제품 상세보기

정전신호 및 소방신호 입력 포트내장
제품명
디지털 보호계전기 (GE-F650)
RS232, RS485, Fiber optic, Ethernet 통신포트 내장(10/100Mbps)
Modbus-RTU, DNP3.0, TCP/IP 및 UCA2.0/IEC61850
Serial 방식- 32개, Ethernet 방식- 256개

Application

   - 제품특징

  • EN50160 플리커를 초고속으로 저장기록 / 1Cycle에 64 샘플링기능보유
  • 프로세서 : 32Bit RISC 프로세서
  • 저장방식 : 비휘발성 Flash Memory
  • Display : 전면 LCD Display
  • 기본 사양 : 4 라인 x 20 문자
  • 선택 사양 : 그래프 화면 또는 16 라인 x 40 문자
  • 제어전원 : AC110~220V, DC110~250V, DC24V
  • 제품크기 : 236(W) x 267(H) x 215(D)
  • 배전선로 , 변압기 , 캐패시터 뱅크의 보호 , 제어 , 감시 및 계측용 모델



   - 유저인터페이스

  • 표준프로토콜지원
  • Modbus
  • Dnp 3.0
  • Ethernet IEC 61850
  • 송배전 및 발변전 분야의 모든 솔루션 보유
  • 최상의 제품 ,최적의 가격
  • 프로그램이 가능한 로직 제공 ( IEC 61131-3 standard for easy logic configuration)
  • 웹브라우저 내장으로 최상의 관리기능 제공
  • 3단계 보호계전 기능 제공으로 안정성 및 신뢰성확보



   - 특수기능

  • 고속도 , 멀티 프로세서
  • 적응형 계전기능
  • 프로그램 가능한 로직
  • 강력한 테스트 및 시뮬레이션 기능
  • CT비 보상 기능
  • RIG-B input
  • ModBus RTU/DNP 3.0 Level 2



   - 감시 및 미터링

  • 전류 : Ia, Ib, Ic, In, Ig
  • 전압 : Va-n, Vb-n, Vc-n,Va-b, Vb-c, Vc-a
  • 전력 : Wa, Wb, Wc, W
  • 무효전력 : VARa, VARb, VARc, VAR
  • 전력량(Wh), 무효전력량(VARh), 에너지(VAh)
  • 기타 : 역률(PF), 주파수(F), Demand
  • 이벤트기록(1,024개), Oscillography 및 Data-Logger
  • 차단기 트립과 closing 코일
  • 고장점 표시 , 이벤트 및 고장기록 , 오실로그래피 전류 , 전압 , 전력 , 역율 , 에너지 , demand, 주파수 미터링, 차단기 상태감시

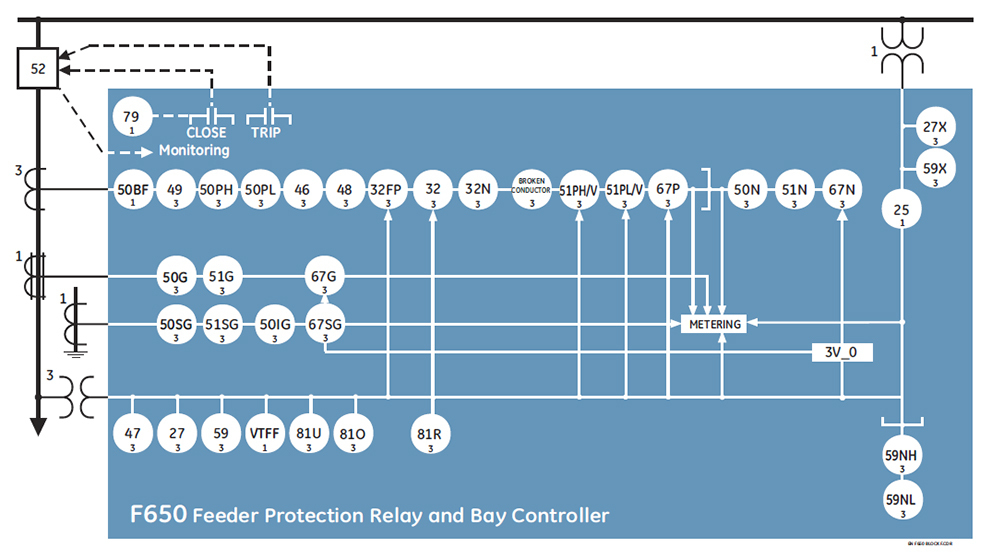

Functional Overview

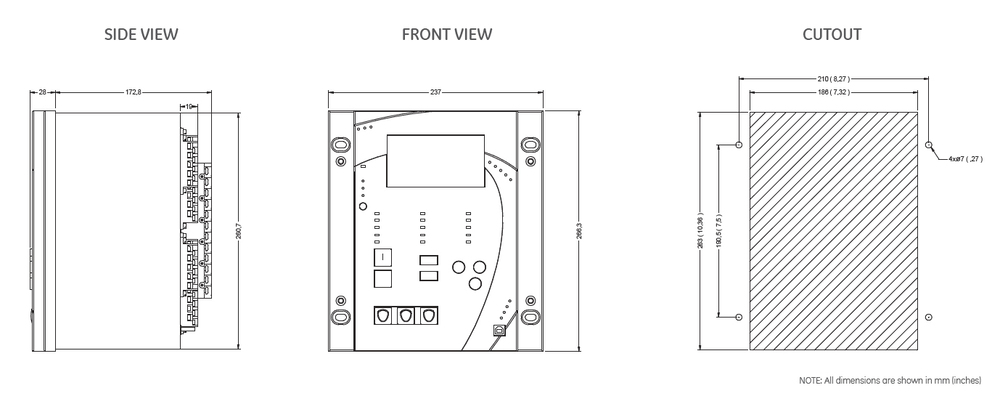

Dimension
