제품 상세보기

정전신호 및 소방신호 입력 포트내장
제품명
디지털 보호계전기 (GE-PQM II)
2kV, 50/60Hz, 1분
ANSI C62.41
IEC 1000-4-2
IEC 868 ,IEC61000-4-15
IEC 255-22-3에 의거한 Class III

Application

사용자 기기의 기능 오동작 또는 고장을 일으키는 전기적 파라미터(전압, 전류, 주파수변동)에 의한 전력품질 문제발생의 경제적 손실을 최소화하기 위하여 전력계통의 각 상별 전압, 전류의 크기, 위상, 주파수, 고조파 등을 계측함으로써 전력품질을 분석하고 측정하는 역할과 사고 예방 진단, 보수 및 운전을 수행 할 수 있도록 하는 장치입니다.



   - 제품특징

  • PQM II UNIT자체에 고조파 분석 및 데이터 저장 제공 (63차 고조파까지 측정)
  • Event 기록 – 150 Events 저장 및 기록
  • Data Logger – 98,000까지 저장 기록
  • 최대 64 Sets까지 연결
  • 양질의 전력품질 분석 기록 및 저장된 데이터를 통신을 통해 원격지에 제공 및 콘트롤
  • 각종 Feeder, 변압기, 정류기, UPS, 발전기,모터 및 중▪저전압 시스템 전력품질 감시에 적용
  • Control Relay는 설정치, 최대▪최소치를 비교,컨트롤 및 알람 등의 다양한 용도 사용
  • Open Modbus & DNP 3.0 Protocol을 지원하며 전면부 RS-232, 후면부 2개의 RS-485 멀티포트 (통신 이중화 지원) 및 Ethernet 통신 가능
  • 전압강하 및 전압상승 최대 500개 까지 기록



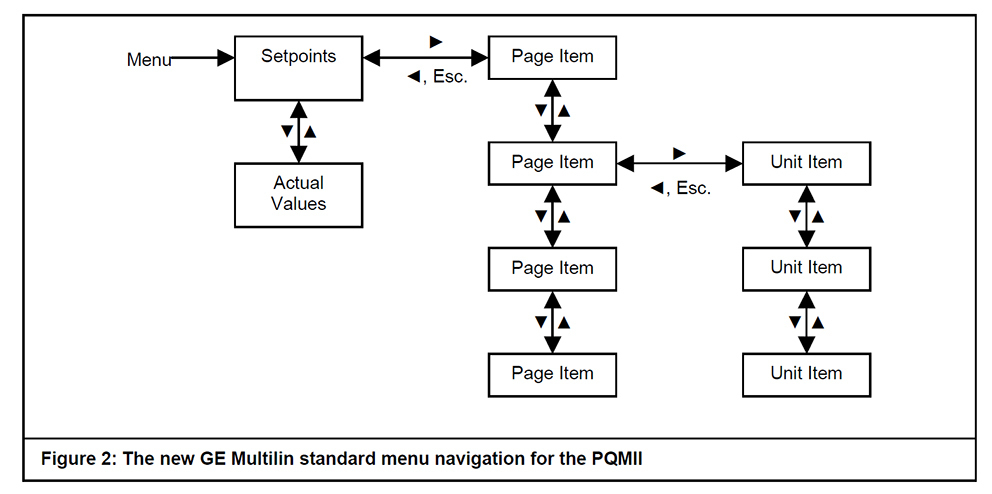

   - 유저인터페이스

  • 표준프로토콜지원
  • Modbus-RTU or TCP/IP
  • Dnp 3.0 Level2
  • Ethernet 통신가능 (MultiNet)



   - 특수기능

  • 전체포인트의 프로그래밍 가능
  • 90ms의 빠른 릴레이동작특성보유
  • PLC를 내장한 일체형 계측기
  • 확장이 가능한 I/O포트



   - 감시 및 미터링

  • 전류 : Ia, Ib, Ic, In, Ig
  • 전압 : Va-n, Vb-n, Vc-n,Va-b, Vb-c, Vc-a
  • 전력 : Wa, Wb, Wc, W
  • 무효전력 : VARa, VARb, VARc, VAR
  • 전력량(Wh), 무효전력량(VARh), 에너지(VAh)
  • 기타 : 역률(PF), 주파수(F), Demand
  • 이벤트기록(512개), Oscillograph는 trigger, content, sampling rate에 의해 프로그램이 가능하다. 최대 sampling rate에서 5초까지 저장이 가능합니다.
  • 오류 지역, 이벤트, 오류 기록
  • 전류, 전압, 전력, 역률, 전력량, 요구량,주파수 미터링



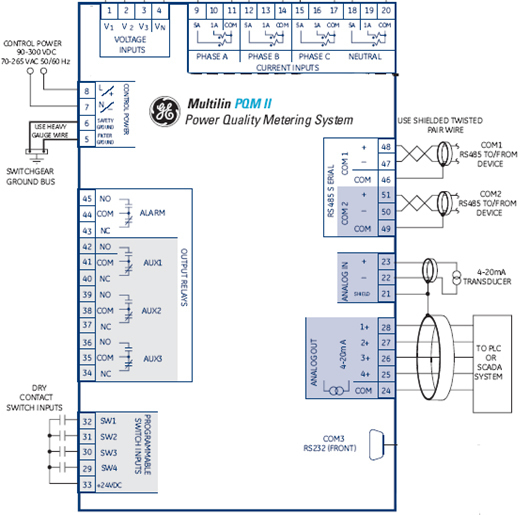

Functional Overview

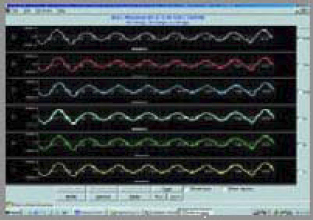

16bit A/D 컨버터를 이용하여 정확하고, 신속한 전압/전류파형을 분석.

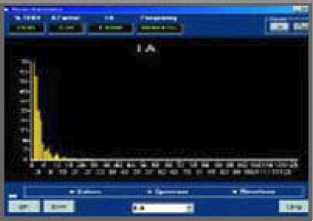

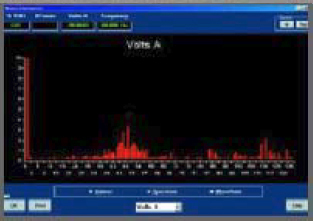

최고 255차 고조파 측정 및 분석기록하며, 실시간 분석은 128차까지 가능

고조파 스펙트럼의 고저에 따른 전력품질 분석

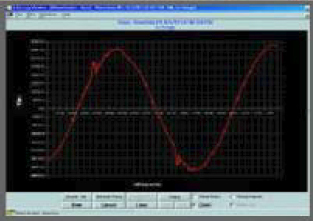

외부 노이즈에 따른 과도전압/전류 파형 분석기록

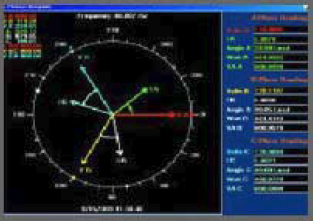

전압/전류 위상분석 및 시스템통합 분석

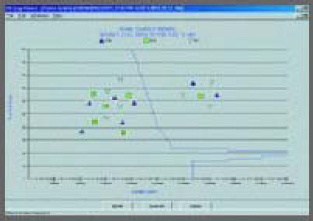

Total Surge/Sag/Flicker을 독립적인 CBEMA Log로 표현함으로 시스템 안정도 확인.



Dimension
